雙鉗法測量接地電阻

1、測量原理

此方法的優點在于：一是操作簡單?？梢栽诓粩嚅_待測設備電源，在其正常工作時進行測試，不必插入測量探頭，也不必將被測電極分開，只需要雙鉗夾著接地導體就可以測出其接地電阻。二是精度高。其精度可以達到0.01Ω。三是抗干擾能力強?？梢詾V出各種工頻諧波。四是可以作為打地樁方式的補充。在很多條件下（如房屋密集或鋪滿水泥的地區），很難甚至不可能采用打樁的方式對接地電阻的測量，使用雙鉗口測試原理，可以不用打接地樁進行測量。該測量原理的唯一的不足是：不能夠直接對單點接地系統的測量。在單點接地系統中應慎用鉗形地阻表。

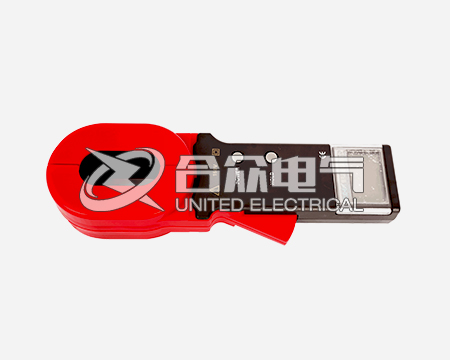

其測量原理簡述如下：本儀表配有兩個鉗口：電壓鉗和電流鉗。

電壓鉗在被測回路中激勵出一個感應電勢E，并在被測回路產生電流I，儀表通過電流鉗可以測得I值。通過對E、I的測量，由歐姆定律：R=E/I，即可求得R的值。

2、多極并聯接地電阻的測量

對多點接地系統（例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等），它們通過架空地線（通信電纜的屏蔽層）連接，組成了接地系統。

當用鉗表將兩個鉗口鉗入被測接地線上，兩個鉗口的間距為30cm左右，發射鉗夾插入“發射”航插孔，接收鉗夾插入“接收”航插孔，兩航插孔不可互換。

則RT =Rx+ R0

其中：RT：儀表測量出的值

Rx：待測接地電阻

R0：所有其它桿塔的接地電阻并聯后的等效電阻。

雖然，從嚴格的接地理論來說，由于有所謂的“互電阻”的存在，R0并不是通常的電工學意義上的并聯值（它會比電工學意義上的并聯值稍大），但是，由于每一個桿塔的接地半球比起桿塔之間的距離要小得多，而且畢竟接地點數量很大，R0要比R1小得多。因此，可以從工程角度有理由地假設R0=0。這樣，我們所測的電阻就應該是RX了，即RT≈Rx。

多次不同環境、不同場合下與傳統方法進行對比試驗，證明上述假設是完全合理的。

非接觸測量法（即雙鉗法）是一種先進的測量技術，具有諸多優點。不過，測試儀測得的電阻是包括被測接地電阻在內的整個回路的電阻。使用中必須牢記這一點，以利對測量結果的分析。
