局放儀在變壓器局放測試接線中的位置

  變壓器的局放測試接線原理圖,我們和武漢合眾電氣一起來看看局放儀在里面那個位置。

  變壓器試驗電源一般采用50Hz的倍頻或其它合適的頻率。三相變壓器可三相勵磁,也可單相勵磁。變壓器局部放電試驗的基本原理接線,如圖6-8所示:

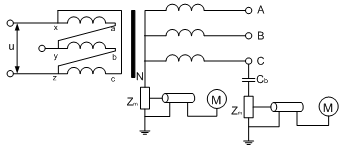

單相勵磁基本原理接線
  圖6-8-A單相勵磁基本原理接線

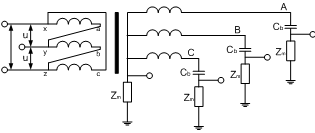

三相勵磁基本原理接線
  圖6-8-B 三相勵磁基本原理接線
套管抽頭測量和校準(zhǔn)接線
  圖6-8-C 套管抽頭測量和校準(zhǔn)接線

  圖6-8 變壓器局部放電試驗的基本原理接線

  其中 Cb-為變壓器套管電容
